2m FM-Relais Osnabrück DB0OBK

Neue Technik bei DB0OBK

DB0OBK ist ein FM-Schmalbandrelais F3E im 12,5 kHz Raster.

Nicht nur der Empfänger des Relais benutzt eine Bandbreite von 12,5 kHz, sondern auch der Sender des Relais ist für diese Bandbreite ausgelegt. Benutzer die Geräte verwenden, die größeren Hub machen, sollten sich nicht wundern, wenn die Modulation kratzt oder auch verzerrt. Die Hubbegrenzung des Senders setzt ein. Der Relaissender macht nur max. 2,8kHz Hub, alls mehr beginnt zu verzerren ! Auch dein Sender sollte nur max 2,8 kHz Hub machen. Die BNetzA  verlangt von allen Relaisstellen in Zukunft das 12,5 kHz Raster.

Seit dem 02.08.2011 ist bei der FM-Relaisfunkstelle DB0OBK neue Technik im Einsatz. Die Funkgeräte und die Relaissteuerung wurden ausgetauscht.  Zudem ist das Relais nun komplett fernsteuerbar und außerdem für die Verlinkung mit weiteren Umsetzern über das HamNet vorbereitet.

Die User, besonders aus grösserer Entfernung werden gebeten, den Empfangspegel zu beobachten und zu berichten. Das geht hier auf der Seite mit: Hinterlasse einen Kommentar .

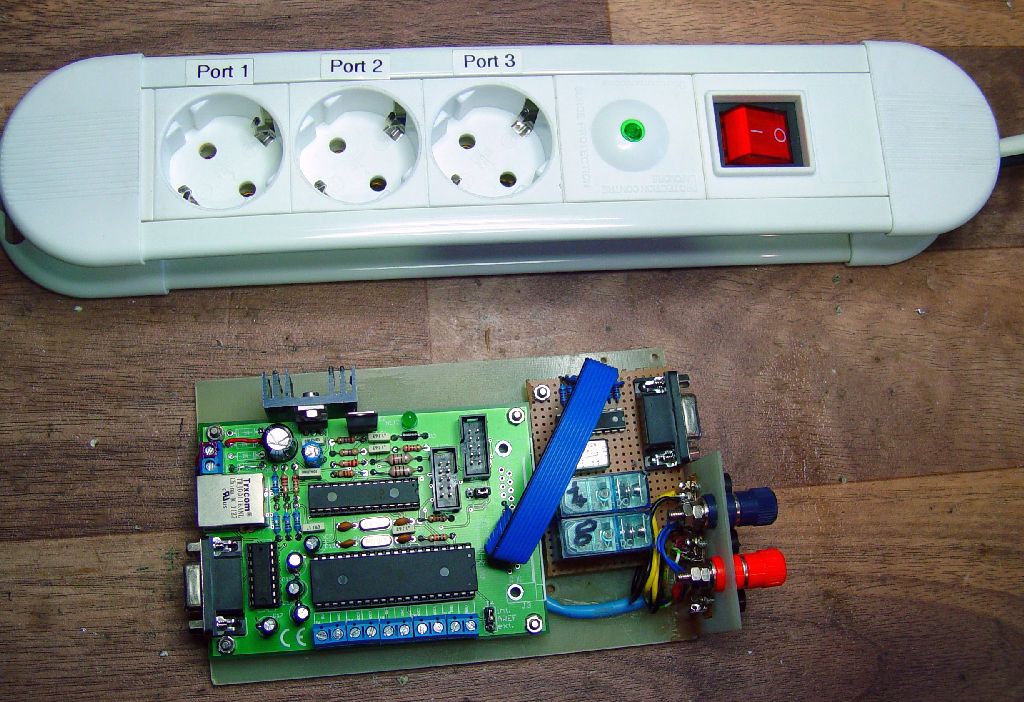

AVR Net I/O

Auch für DB0OBK wurde ein neuer IP-Fernschalter aufgebaut. Mit Hilfe dieses Schalters ist es möglich, alle Geräte am Standort über das HamNet auch aus der Ferne ein- und auszuschalten, außerdem können die PTT-Leitungen jederzeit unterbrochen werden. Ein Fernschalten ist also nun auch möglich, wenn sich ein Gerät aufgehängt hat und nicht mehr reagiert. Somit kann, auf Verlangen des Standorteigentümers oder der BNetzA, sofort der Sendebetrieb eingestellt werden.

Dem Aufbau vorausgegangen war die Entwicklung einer kleinen Schaltung durch Lukas, DG8LAP, und Rolf, DL2MB. Wir haben auf Basis eines AVR Net-IO, mit geändertem ATMEL-Chip, eine Baugruppe entwickelt, die das Schalten verschiedenster 12V- und 230V-Komponenten ermöglicht.

Technische Daten

• 1750 Hz-Tonruf (min. 150 ms)
• DTMF-Kommando “*”
• CTCSS-Subton 123 Hz (min. 1 Sek.)
• ZVEI1-Tonruffolge “01234″
• nach Relais-Abfall für weitere 10 Sek. auch durch PTT.

Haltezeit:ca. 20 Sek. nach Empfang des letzten Signals. Anschließend kann Relais für weitere 10 Sek. durch Signal auf der Eingabe wieder aufgetastet werden.Signalisierung:Rogerbeep nach jeder Aussendung
Zusätzlicher Rogerbeep bei HansLink
Sprach- und CW-Kennung (120 CpM) bei Relais-Auftastung
CW-Kennung (120 CpM) alle 10 Min. bei geöffnetem Relais
Warnton (Buchstabe “K” in CW) 2 Sek. vor Relais-Abfall
Uhrzeitansage zur vollen Stunde
ggf. Ansage wichtiger Meldungen zur vollen und / oder halben StundeDTMF-Steuerung:nur für SysOps

Hier die Kopplung zwischen Computer und Funkgeräten.

Weitere Beschreibung der Funktionen auf der IAO-Seite. (Link)

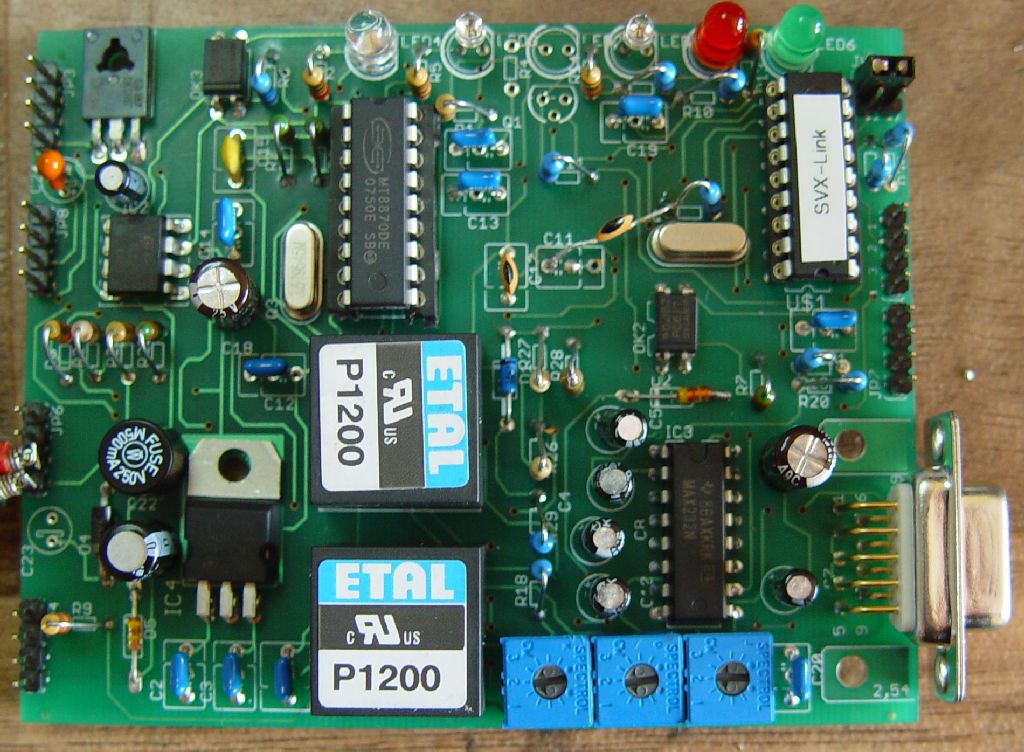

Die überarbeitete Platiene des SVX-Link wird auch bei DB0OBK eingesetzt.

Der VFDB Ortsverband OV Z36 Osnabrück hat ein neues Projekt gestartet. Mit diesem Projekt erfüllen wir den Wunsch vieler Funkamateure in unserer Region. Die Bundesnetzagentur BNetzA hat dem VFDB die folgenden Frequenzen zugewiesen: Das Relais wird auf 145,7125 MHz senden und mit üblicher Ablage auf 145,1125 MHz empfangen. Der Standort ist der Fernmeldeturm auf dem Schinkelberg in Osnabrück, die Antennenhöhe beträgt 214 m über NN.

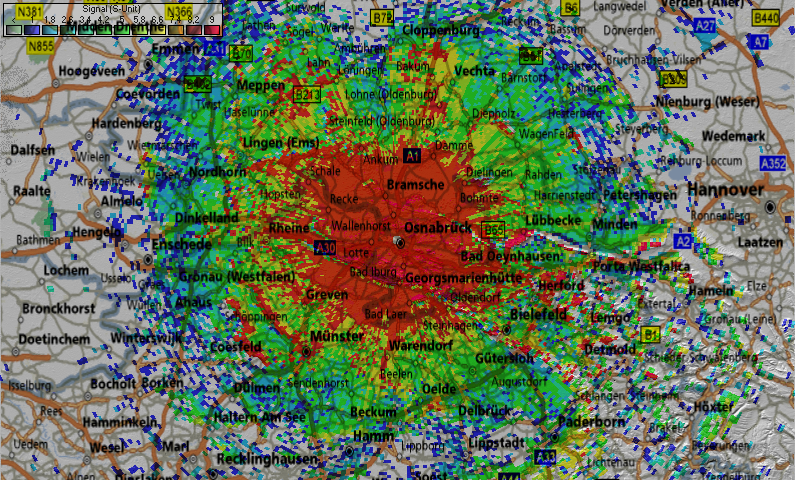

Footprint DB0OBK

DB0OBK und DB0OSN sollen über ein internen Link miteinander verbunden werden, so dass es egal ist, auf welchem Relais gesprochen wird. Die Funktionen von DB0OSN wie EchoLink, Sprach-Mailbox etc. können dadurch auch auf DB0OBK genutzt werden! Gerade in betriebsschwachen Zeiten macht das Sinn. Die dazu benötige Schaltung wurde aufgebaut und wird jetzt erprobt.

Aktueller Stand:

Seit dem 23.09.2007 ist unser Relais-Projekt nun offiziell. Wir möchten den neuen Umsetzer gerne noch im Jahr 2007 mit allen Funktionen  “on air” bringen. Hierfür sind wir jedoch dringend auf Ihre Unterstützung angewiesen.
Ohne Spenden werden wir dieses ehrgeizige Projekt nicht verwirklichen können!

Live-Stream

Die Interessengemeinschaft Amateurfunk Osnabrück ( kurz IAO )bietet über ihre Homepage den Livestream an. Auf die Funktion kann an dieser Stelle nicht eingegangen werden. Hier kann man beim Relaisbetrieb via DB0OBK zuhören.

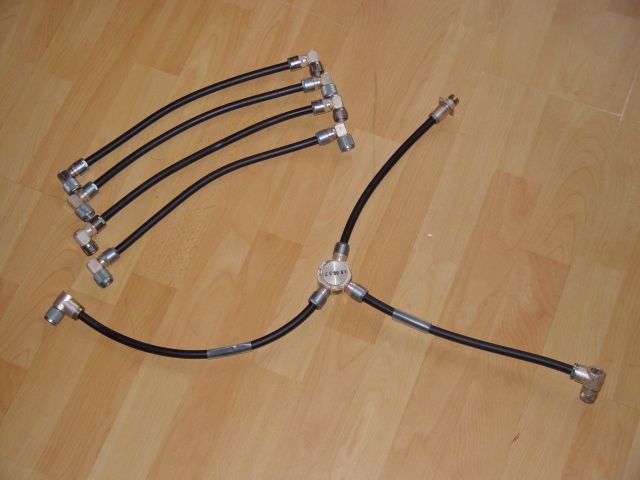

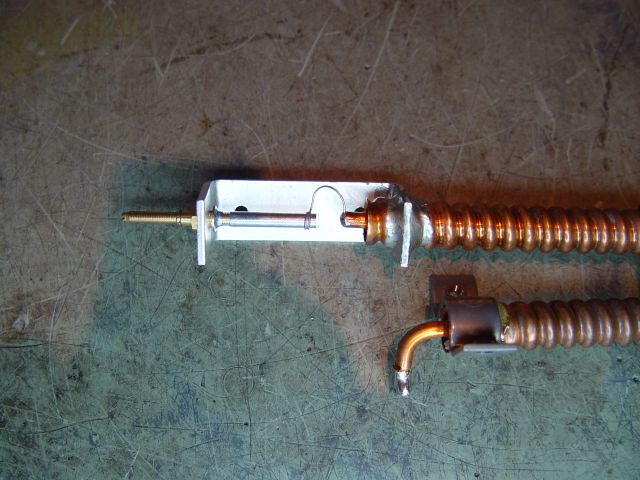

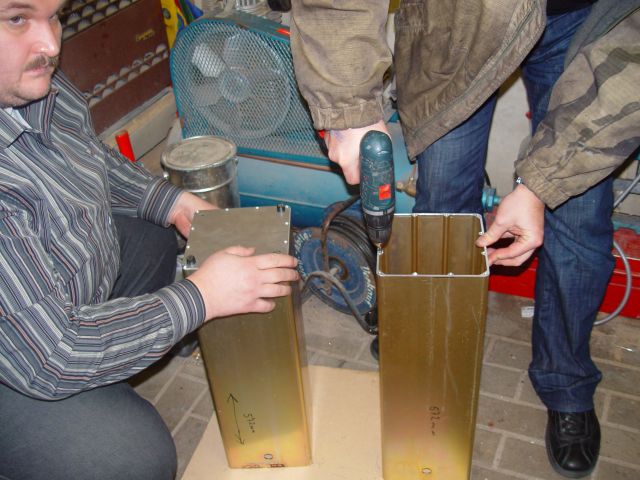

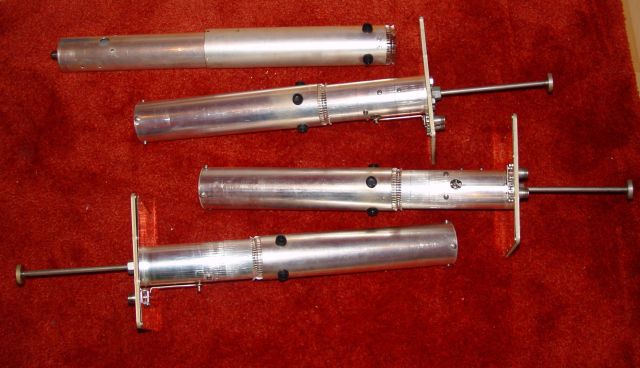

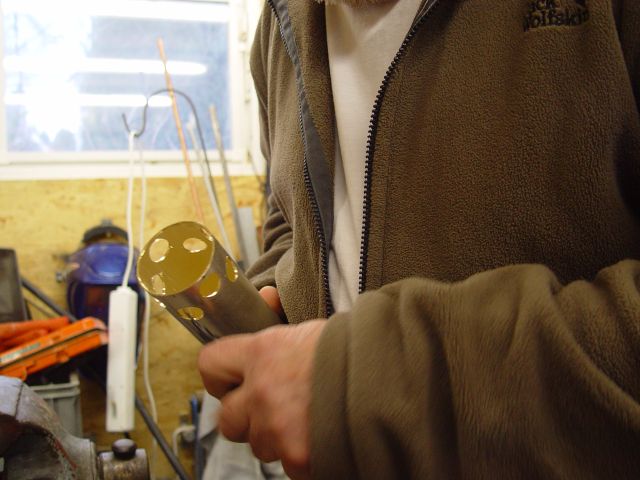

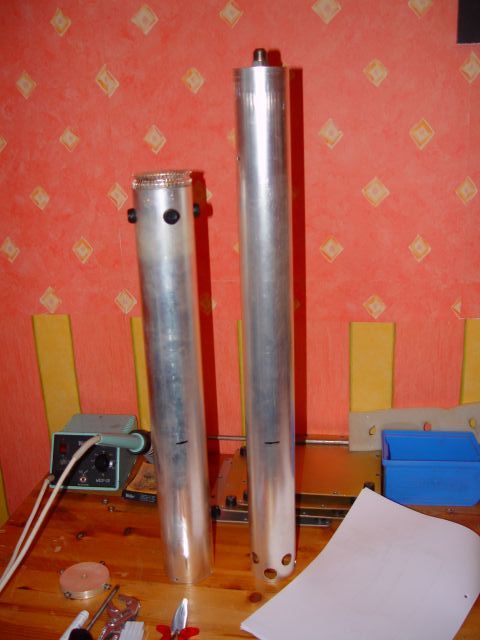

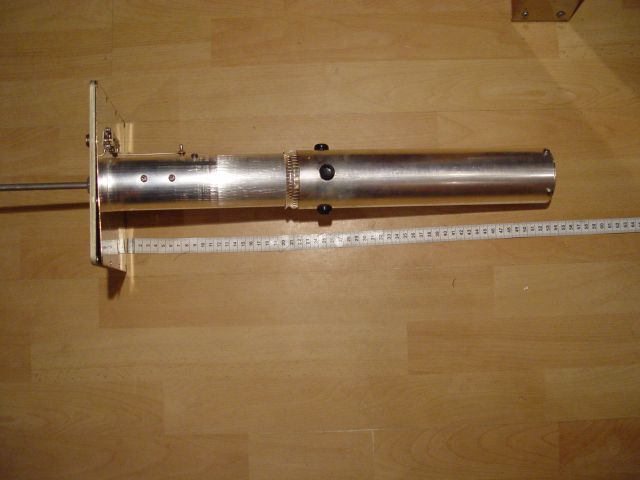

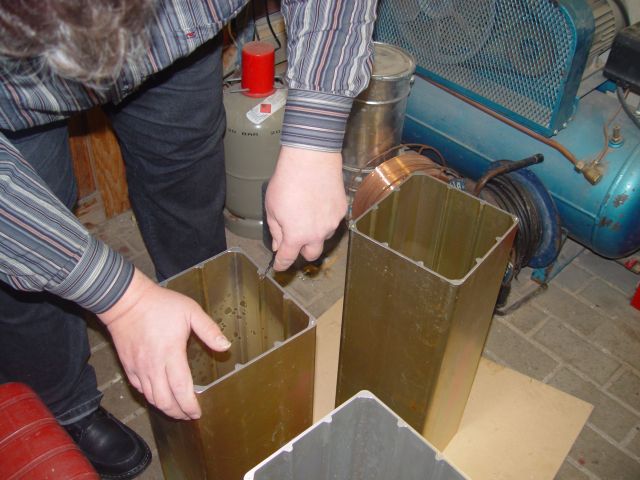

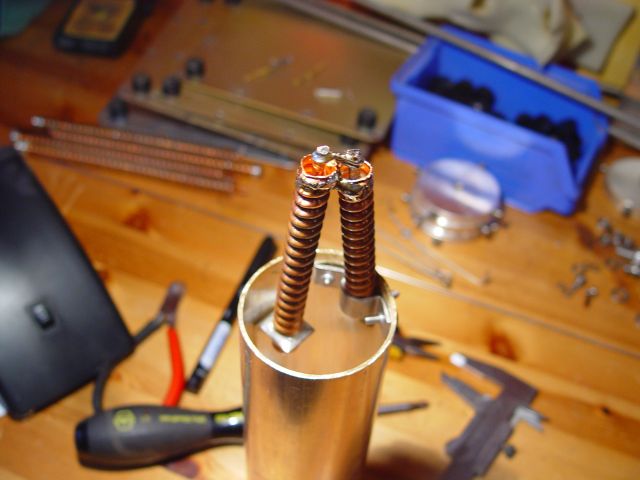

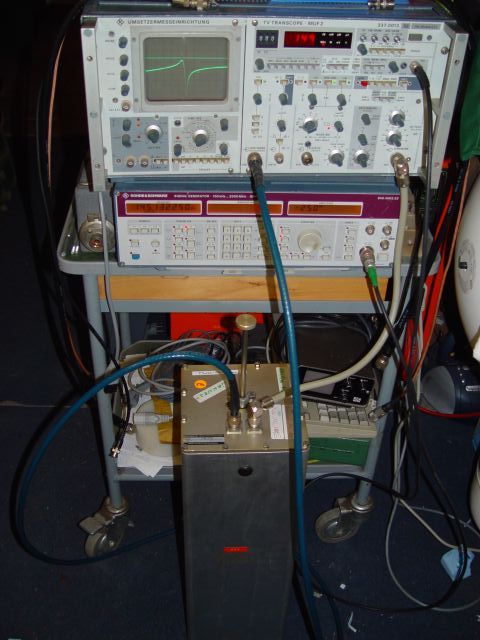

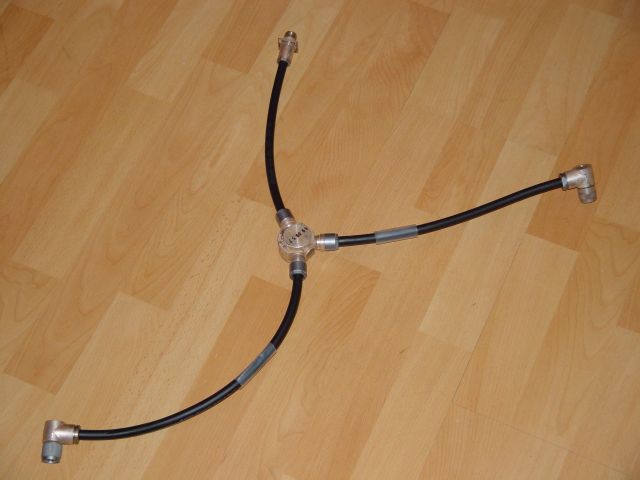

Projekt Duplexer

Seit den 02.02.2008 arbeitet das 2m Relais DB0OBK nun mit einer Antenne zusammen mit Funkruf und dem PR-Userzugang. Damit sollte der Ausbreitungsbereich TX/RX gleich geworden sein. Erste Raporte haben dieses auch bestätigt. Es ist deutlich zu merken, dass die Selektion für den Relaisempfänger eine Verbesserung gebracht hat. Dieses wurde durch den nötigen Duplexer erreicht.

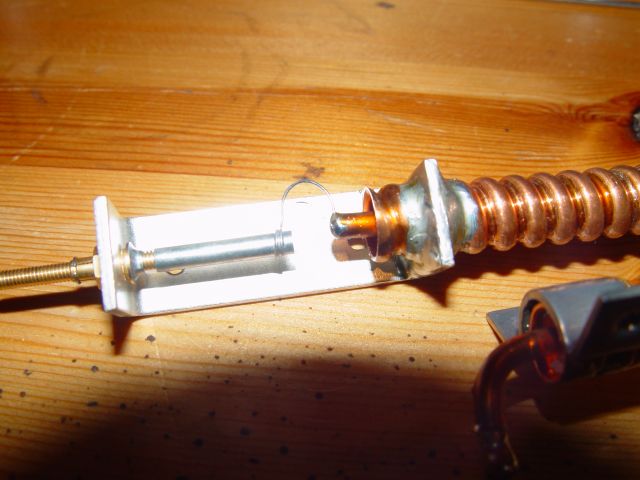

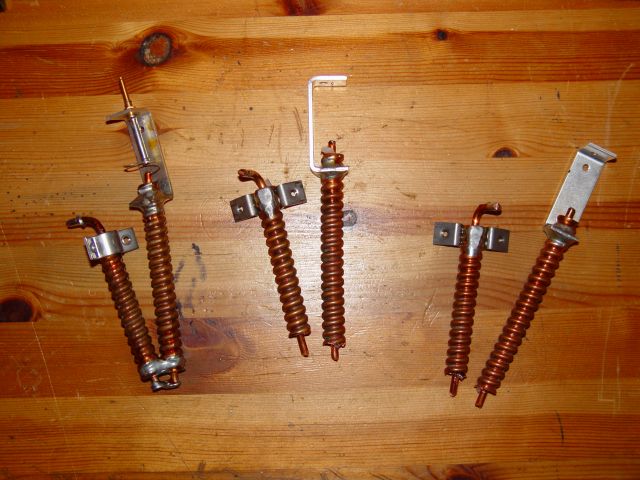

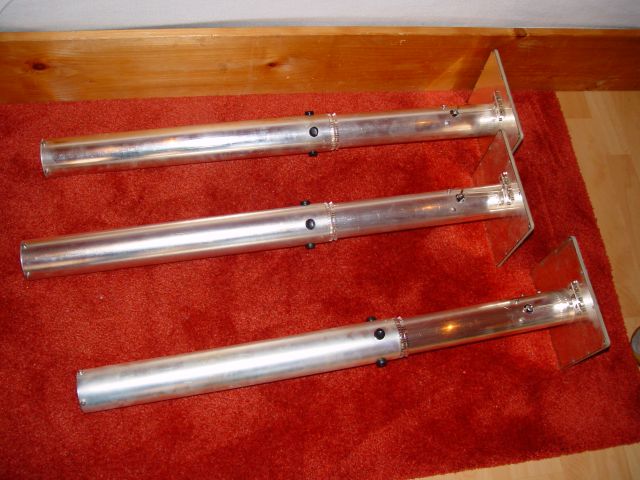

Sollte es bei anderen Relaisstellen Probleme beim Aufbau oder Abgleich geben, bin ich gerne bereit zu helfen. Außerdem sind noch Saugkreisfilter vorhanden.  DL2MB

12►

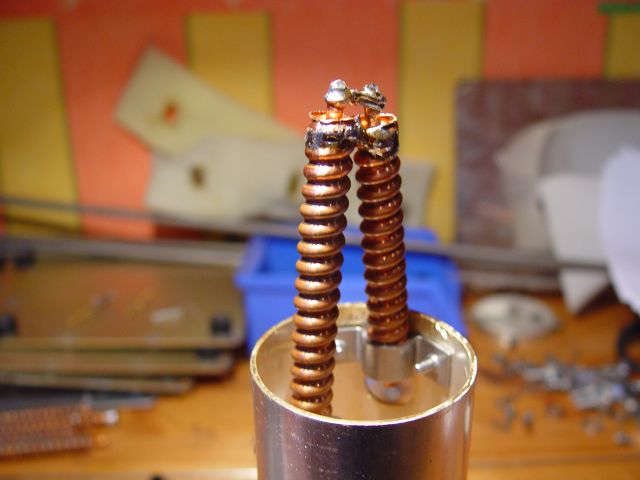

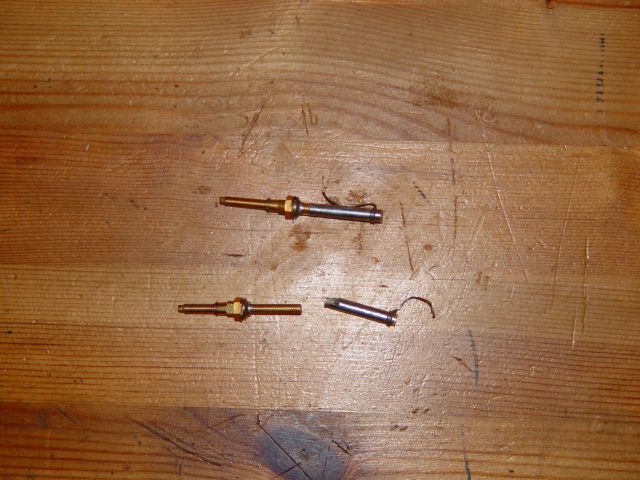

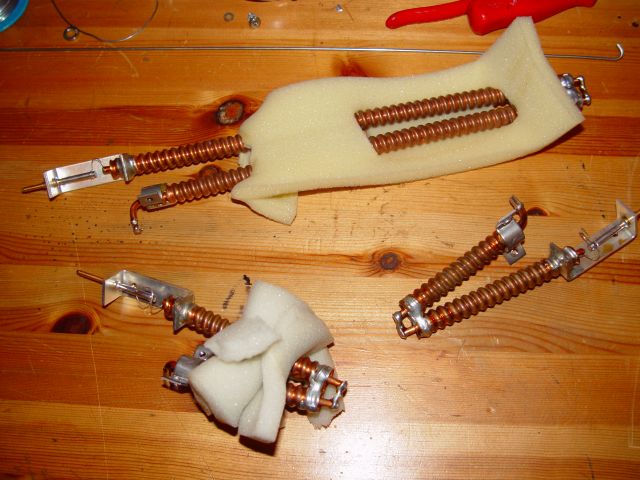

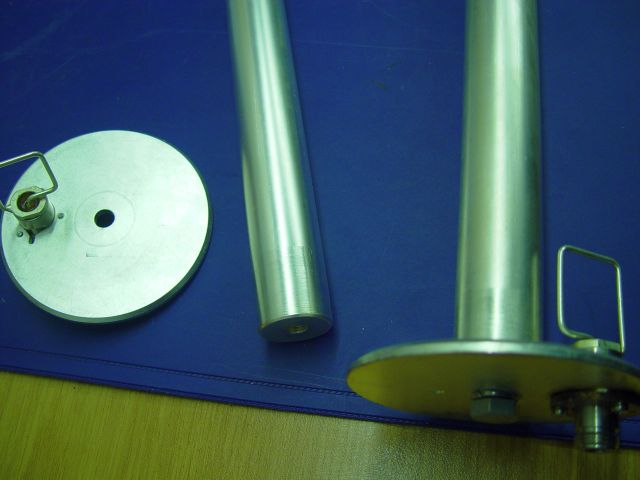

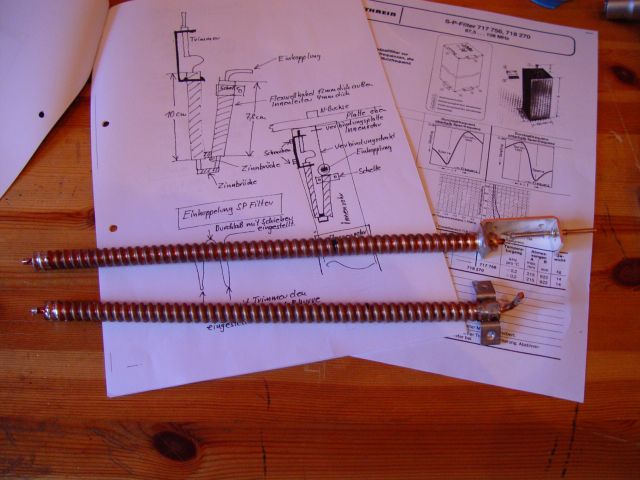

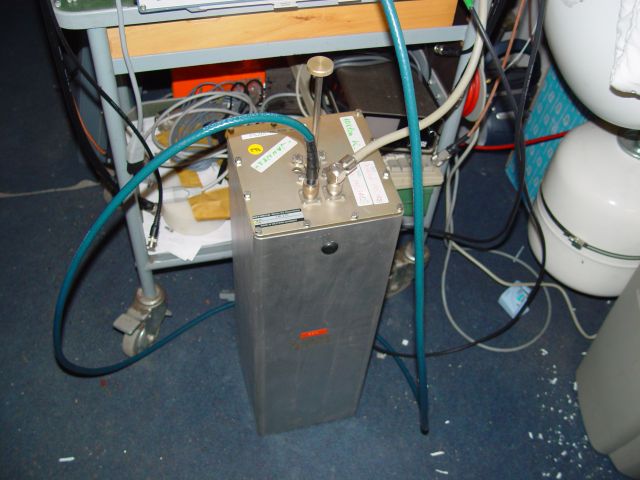

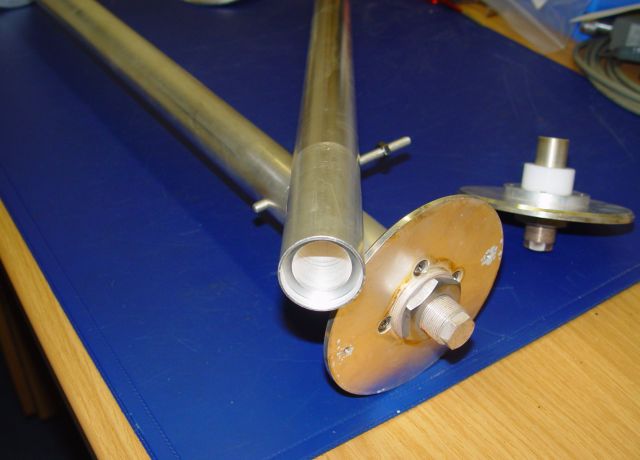

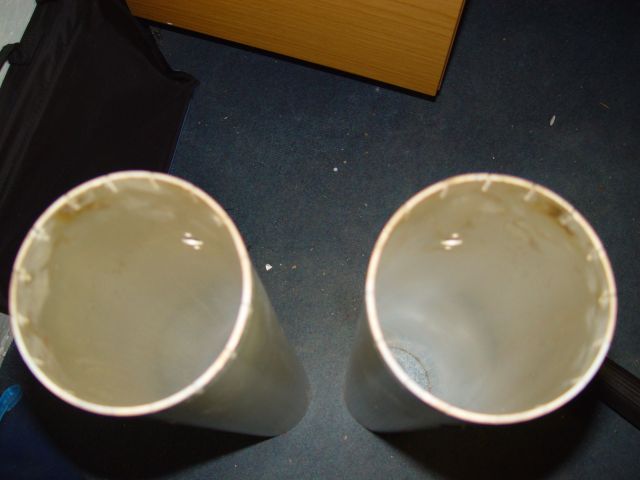

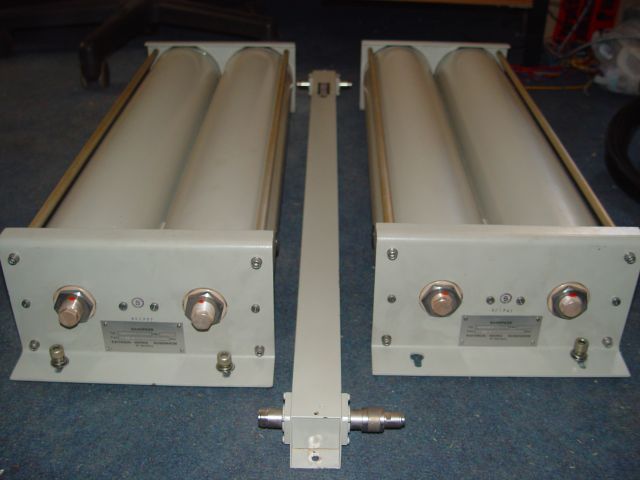

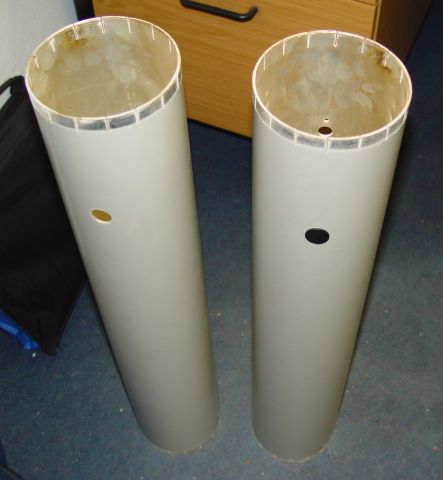

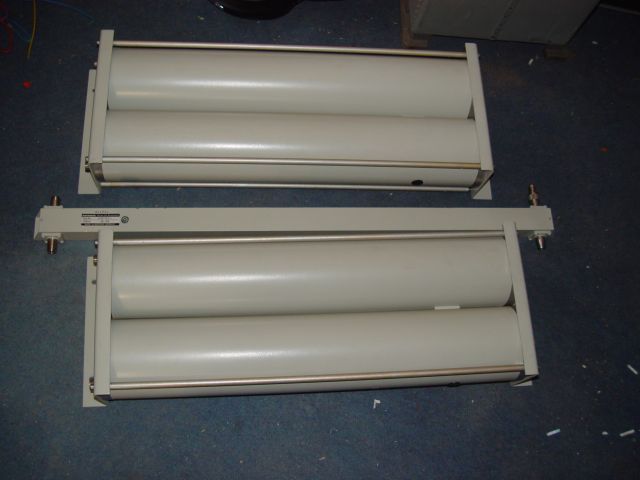

Projekt: Bandfilter.

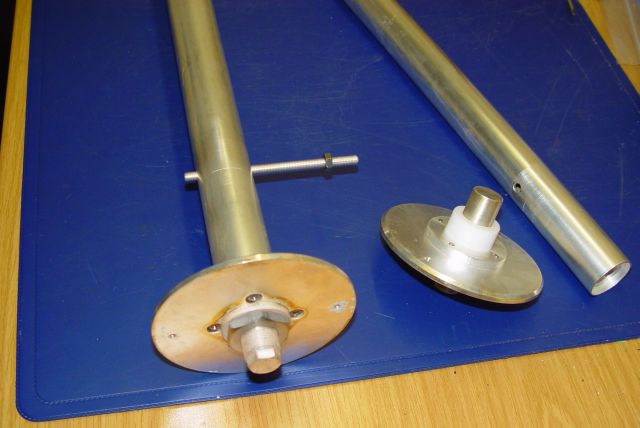

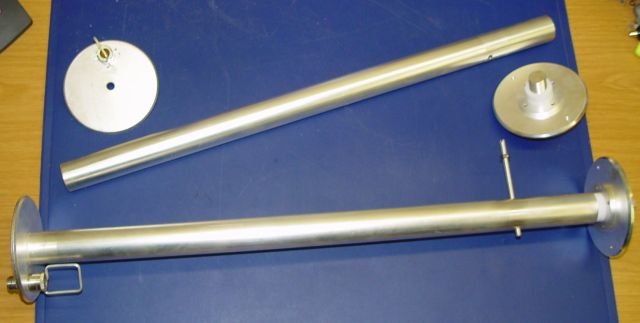

Umbau eines UKW-Bandfilters für den 2m Amateurfunkbereich.

Funkruf DB0OBK.
Funkrufsender:
Rufzeichen:    DB0OBK-7
Sendefrequenz:    439,9875 MHz
Betriebsart:    POCSAG 1k2
Sender:    Motorola MC Micro Bündelfunkgerät umgebaut für POCSAG nach DG1YFE
Controller:    AATiS-RPC-Karte

Digipeater Osnabrück DB0OBK

Zugang zum PR-Netz via Internet näheres unter Technik hier in der Hompage.

Link zu DB0PDF reaktiviert

Packet Radio Link nach Oldenburg wieder “on air”. 03.Juni.07

Der Link zwischen DB0OBK in Osnabrück und DB0PDF in Petersdorf Nähe Oldenburg wieder aktiv.

Bereits vor zwei Wochen hatte Rolf, DL2MB bei DB0OBK den LinkTRX neu abgeglichen, ein weiteres Modem aufgebaut und die Technik am Standort installiert.

Nun wurden die erforderlichen Umbaumaßnahmen in Petersdorf von Uwe, DF3DT und vorgenommen. Seit gestern ca. 18:00 Uhr steht der Link nun konstant mit guter Qualität.

Der Link von JO42BH zu JO42CW wird über eine Entfernung von 75 km aufgebaut. Dabei ist zu bedenken, dass die Erdkrümmung ca.1m/km beträgt und in der Mitte des Funkfeldes die (http://de.wikipedia.org/wiki/Fresnelzone) frei sein sollte.

Durch den neuen Link ist nun wieder eine Brücke zwischen der Region Oldenburg/Ammerland und dem südlichen Netz vorhanden. Von DB0PDF aus geht es weiter Richtung Bremen und von dort aus bis zur Küste und nach Hamburg.
Auch am Lückenschluss in Richtung Süden wird weiterhin mit Hochtouren gearbeitet. Aufgrund der Antennenbeschränkungen wird ein Link nach derzeitigem Stand nicht von DB0OBK sondern von DB0RTV in Rheine aus aufgebaut werden. Wir hoffen, dass der Link noch im Sommer in Betrieb gehen kann, wenn Hardware mitspielen.

Erste Ergebnisse:
Pläne werden zur Zeit vielerorts geschmiedet; was wirklich hilft, ist jedoch nur aktive Arbeit und schnelle Lösungen! Daher haben wir am letzten Märzwochenende erste Arbeiten am Standort von DB0OBK durchgeführt. Eine Linkstrecke zu DB0OSN mit Equipment konnte dabei ebenso erfolgreich getestet werden wie der Link zu DB0RTV mit dem bisherigen System. Der VFDB OV Z36 hat daher bereits auf seiner  Jahreshauptversammlung Ende März die Anschaffung eines [DLC7](http://www.dlc7.de) beschlossen. Dieser moderne Packet-Radio-Controller verfügt über zwei Modems, kann auch via Ehternet (LAN) kommunizieren, ist erweiterbar und bringt die erforderliche Digi-Software (X)Net gleich mit, das alles bei minimalem Stromverbrauch. Durch den DLC7 wird es am Digi-QTH mit dem Stromverbrauch keine Probleme mehr geben. Dann könnte dieser Link in Kürze auch mit dem IGATE verbunden und so der Nordwesten DLs wieder versorgt werden.
Nun wurde auch der Link zu DB0PDF Petersdorf wieder reaktiviert. Damit ist die Lücke nach Norden wieder geschlossen.
