In Zusammenarbeit von:
VFDB Ortsverband Osnabrück Z36,
IAO, Interessengemeinschaft Amateurfunk Osnabrück,
DARC Ortsverband Schinkel I34,
bauen wir ein Hochgeschwindigkeitsnetz für den Amateurfunk, der Hansa-Link, in Norddeutschland. Es sind die Stationen DB0OSN, DB0DOS, DB0OBK, DB0BI, DB0DAM und DB0PDF miteinander verbunden. Dieses Netz ist die Weiterentwicklung des Packet-Radio-Netzes. Hier sind sehr viel höhere Datenraten möglich, sodass Digitale-Relaisstellen den Anschluss an das weltweite Netz bekommen. Die Verlinkung der FM-Relaisstellen DB0OSN, DB0OBK, DB0SHG und DB0DAM erfolgt damit. Hierfür wird das 5 GHz (6cm) Amateurfunkband genutzt. Durch diese Technik sind wir in der Lage, bei den Relaisstellen Einstellungen vorzunehmen. Es ist auch möglich hiermit Software von ferne auszutauschen. Auf diese Weise ersparen wir uns unnötige Kosten und aufwendige Fahrten zu den Standorten.

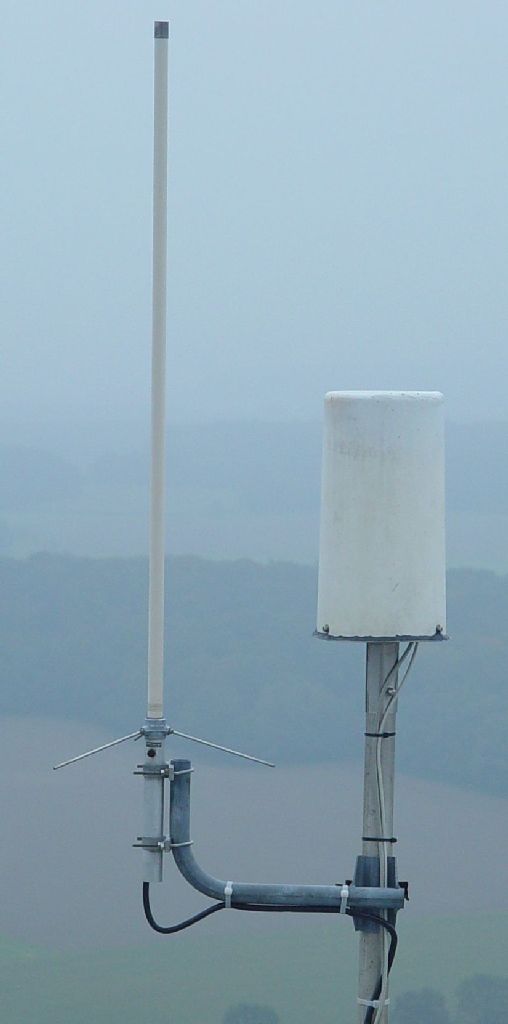

Die HamNet-Station auf einem Tragemast zusammen mit einer X30 für 2m/70cm.

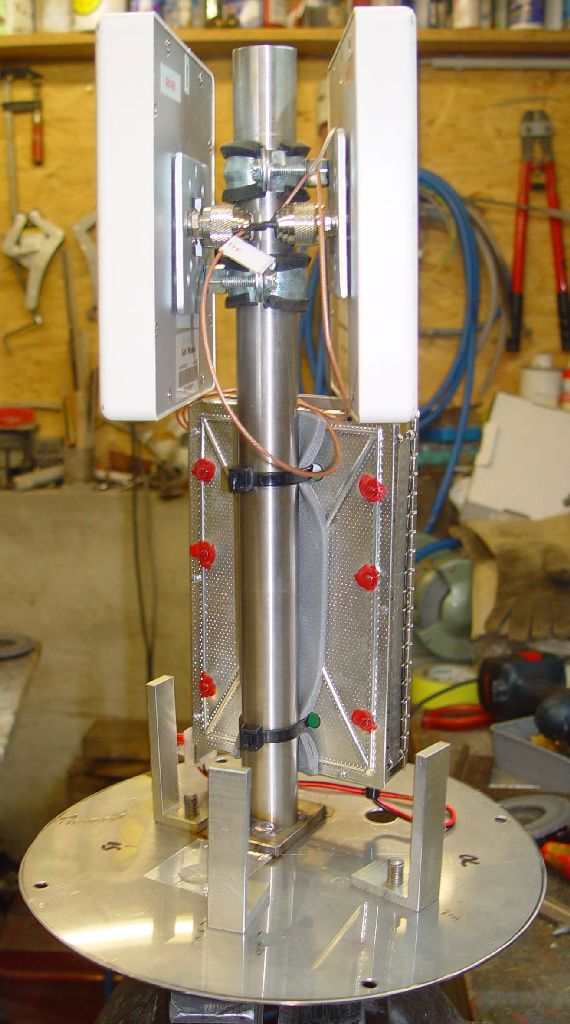

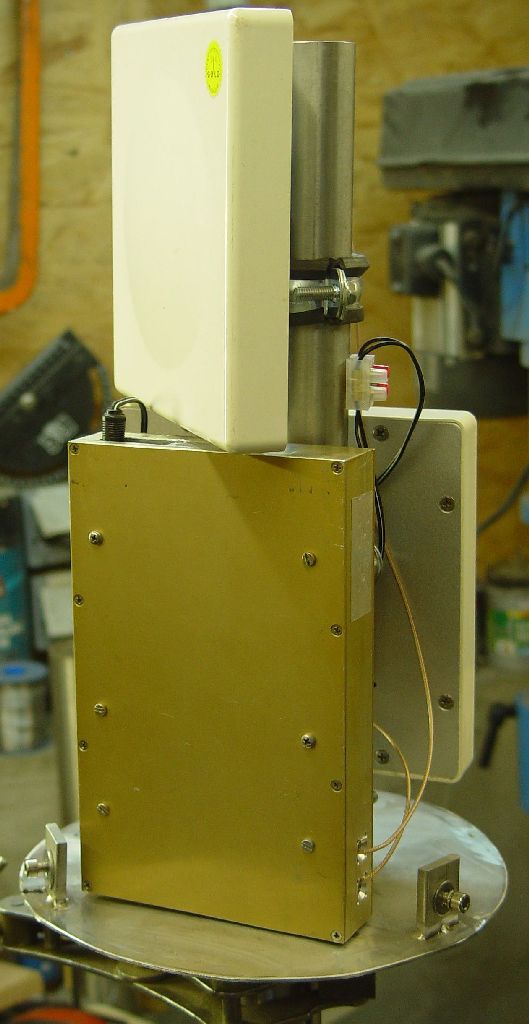

Die Innenansichten mit Antennen und dem Gehäuse für das Board. Zu erkennen ist ein innerer Tragemast, an dem alles aufgebaut ist.
Die ganze Konstruktion wird durch ein Radom vor Witterungseinflüssen geschützt.

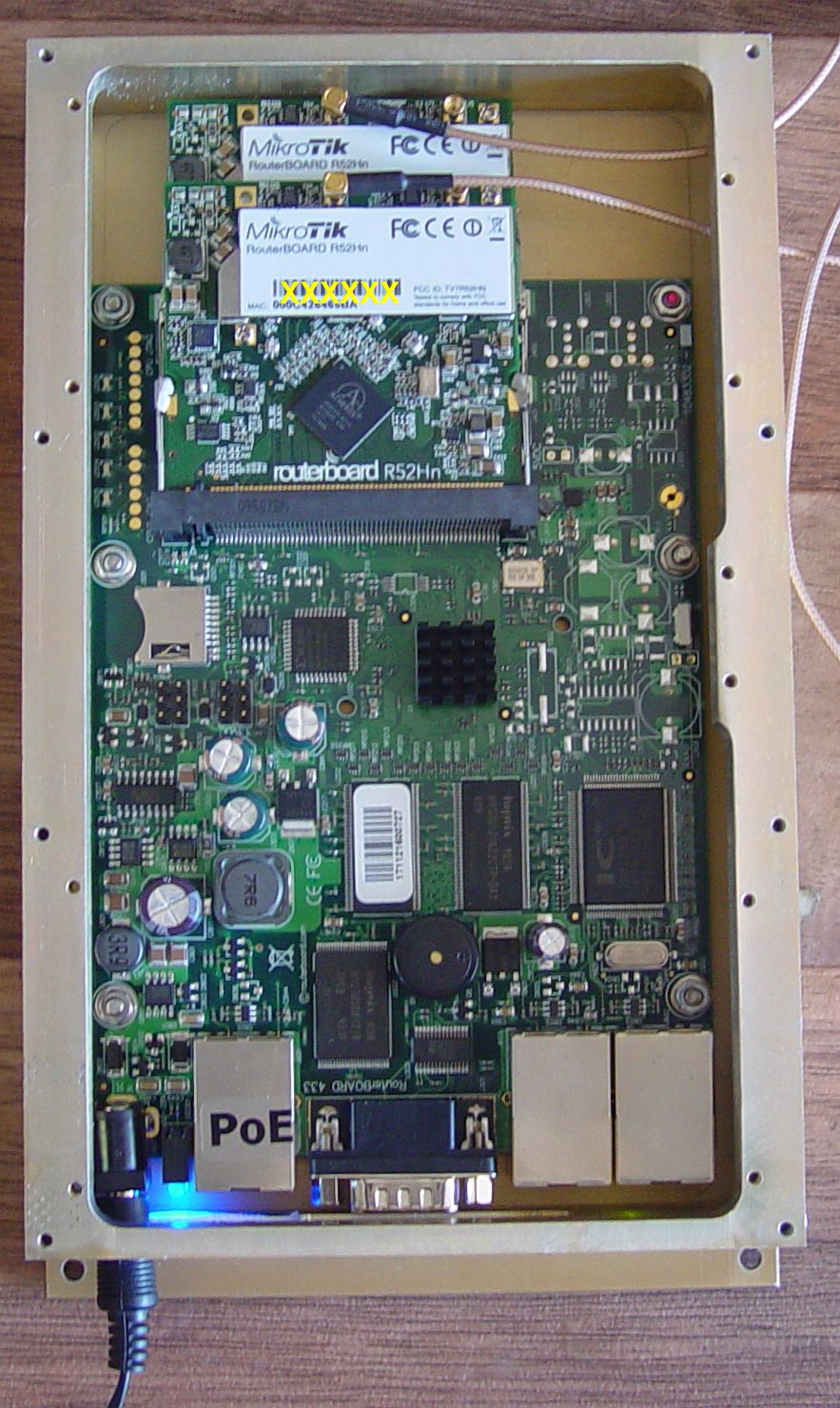

Hier das MikroTik-Board bestückt mit 2 Stück 5GHz HF-Baugruppen. Das Board hat die Grösse einer Europakarte und trägt 3 Steckplätze für die HF-Teile. Zum Schutz wurde das Board in ein Gehäuse eingebaut.
Ein solches Projekt kann jeder Ortsverband und auch der einzelne OM unterstützen. Jeder € der hierfür gespendet wird, kommt der Allgemeinheit des Amateurfunks zum Nutzen. Damit könnten noch weitere Vorhaben realisiert werden.
Links das Boad bestückt mit 2 HF-Teilen für 5 GHz.

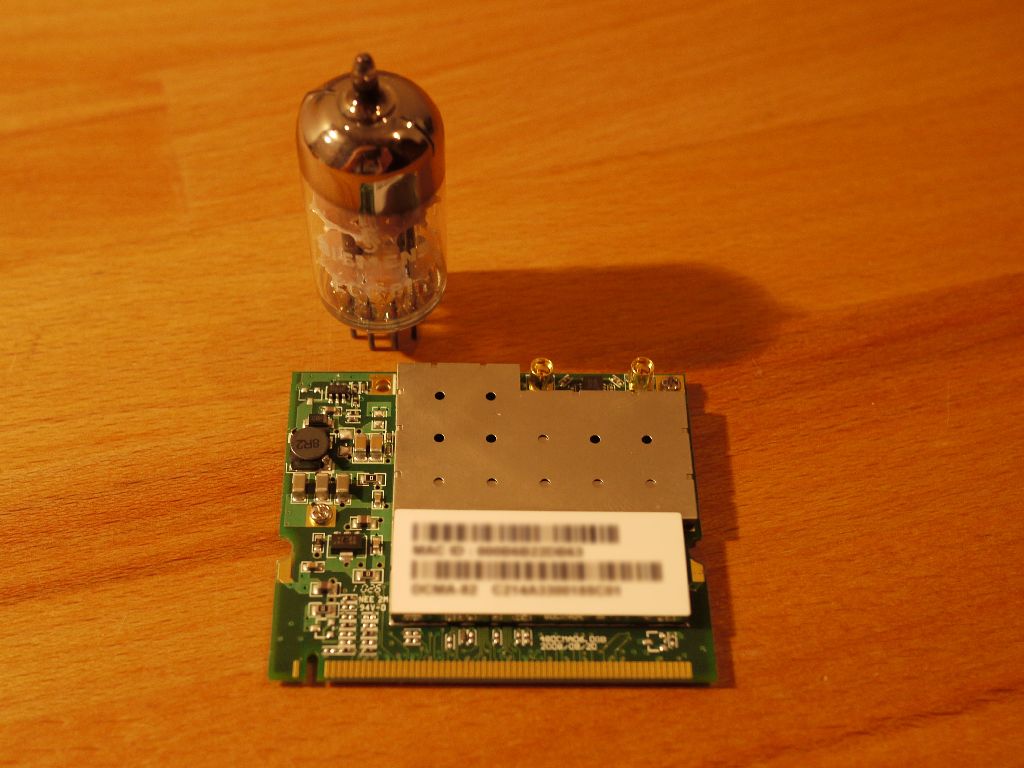

Rechts ein HF-Teil 5GHz im Größenvergleich mit einer guten alten Röhre. Dieses HF-Teil besteht aus Sender und Empfänger. Der Sender macht 25mW HF. Damit überbrücken wir eine Entfernung bis zu 45km bei freier Sicht.
Wer dieses Projekt unterstützen möchte, bitte hier über ”Hinterlasse eine Antwort” einfach die Bankverbindung erfragen.
