D-Star DX

Bei den guten Ausbreitungsbedinungen Ende März wurde die Station 2E0AIV aus Cromer Great Britan beobachtet, die direkt via DB0DAM QSO fuhr. Das sind 468km. Zu finden ist er im APRS als Wetterstation.

Außerdem ist DF1CHB Cyril, Pilot einer großen Maschine, auf dem Weg von Kopenhagen über der Ostsee gehört worden. Auch wurde er schon öfter kurz nach dem Start in Düsseldorf gehört, wie er mit dem Handfunkgerät IC92 aus dem Cockpit mit anderen Stationen direkt via DB0DAM Verbindungen aufnahm. Auch dieses sind schon richtig große Entfernungen.

DB0DAM-B auf DL-Reflektor

Das D-Star Relais DB0DAM-B ist jetzt zusammen mit DB0DOS-B auf den neuen Deutschland-Refektor DCS001 geschaltet. Hier sind wir nun mit vielen Stationen gemeinsam vertreten. Link

Neues 70cm FM-Relais

Das Relais ist aufgebaut und via HamNet ( 5GHz ) mit den Relais DB0OSN und DB0OBK verbunden.

Bei DB0DAM in der sog. “Dammer Schweiz”, in der Nähe der Kreisgrenze zwischen Osnabrück und Vechta, ist das 70cm FM-Relais errichtet. Der Turm ist auf 119m NN und die Antennen noch + 85m. Das Relais ist auf der Frequenz 438,950 MHz und sendet mit der üblichen Ablage von -7.6 MHz.

Die notwendige Hardware ist auf Basis der bei DB0OSN und DB0OBK gewonnen Erkenntnisse mit den nötigen Gerätschaften aufgebaut. Aufgrund einer freundlichen Spende standen uns auch bereits die notwendigen Antennen zur Verfügung, die im Oktober schon einmal am Standort montiert wurden. Damit waren wir für die kalte Jahreszeit gerüstet. Da für das D-STAR-Relais ohnehin bereits eine Anbindung an das HamNet (Link auf 5 GHz) aufgebaut hatten, stellte die Verbindung zwischen DB0DAM und DB0OBK/DB0OSN komplett per Funk kein größeres Problem dar.

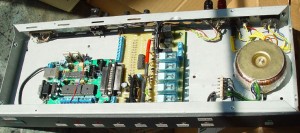

AVR Net I/O

Vor wenigen Tagen wurde bei DB0DAM ein neuer IP-Fernschalter in Betrieb genommen. Mit Hilfe dieses Schalters ist es nun möglich, alle Geräte am Standort über das HamNet auch aus der Ferne ein- und auszuschalten, außerdem können die PTT-Leitungen jederzeit unterbrochen werden. Ein Fernschalten ist also nun auch möglich, wenn sich ein Gerät aufgehängt hat und nicht mehr reagiert. Somit kann, auf Verlangen des Standorteigentümers oder der BNetzA, sofort der Sendebetrieb eingestellt werden.

Dem Einbau vorausgegangen war die Entwicklung einer kleinen Schaltung durch Lukas, DG8LAP, und Rolf, DL2MB. Wir haben auf Basis eines AVR Net-IO, mit geändertem ATMEL-Chip, eine Baugruppe entwickelt, die das Schalten verschiedenster 12V- und 230V- Komponenten ermöglicht.

Technische Daten:

Rufzeichen: DB0DAM
Standort: Dammer Berge
Koordinaten: 52° 33 36 N / 08° 12 42 O
Locator: JO42CN
Antennenhöhe: 88 m über Grund / 204 m über NN.
Betreiber: VFDB e.V. Ortsverband Z36 Osnabrück
SysOp: Rolf Krüger, DL2MB (verantwortlich)
HF:
Kanal: RU716
Ausgabefrequenz: 438,950 MHz
Eingabefrequenz: 431,350 MHz
Strahlungsleistung: 15 Watt EIRP
Betriebsart: F3E (Schmalband-FM, 12,5 KHz-Raster)
Sender: Motorola GM 340 mit erweitertem Kühlkörper
Empfänger: Motorola GM 900

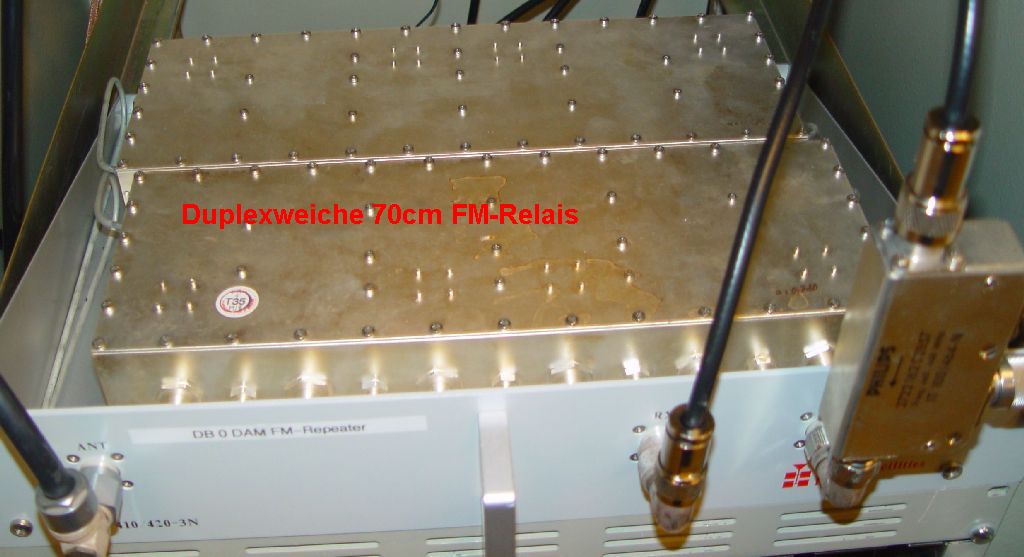

Duplexer: Aerial Facilities Ltd.
Antenne: Kathrein 70 cm Monoband-Rundstrahler
Relais-Steuerung: Software SvxLink von SM0SVX,
modifiziert und erweitert von DO6NP, unter Debian GNU/Linux

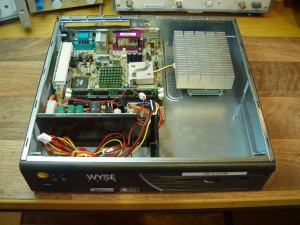

Computer: 12V-MiniITX-PC Wyse, 1 GB RAM, 2,5 GB Festspeicher
Netzwerk: Anbindung an das HAMNET (5 GHz-Link)
Stromversorgung: Netzteil, unterbrechungsfreie Stromversorgung (USV)
Relais-Parameter:
Öffnung: Auftastung mit 1750 Hz-Tonruf (min. 200 ms), DTMF-Kommando “*”,
CTCSS-Subton 123 Hz (min. 1 Sek.), ZVEI1-Tonruffolge “01234″.
Nach Relais-Abfall für weitere 10 Sek. auch durch Drücken der PTT.
Haltezeit: ca. 20 Sek. nach Empfang des letzten Signals.
Anschließend kann Relais für weitere 10 Sek. durch Signal auf der Eingabe wieder aufgetastet werden.
Signalisierung: Rogerbeep (880 Hz) nach jeder Aussendung
Sprach- und CW-Kennung (120 CpM, 1108,73 Hz) bei Relais-Auftastung
plus zusätzliche Ansage “HansaLink aktiv” bei aktiver Verlinkung
CW-Kennung (120 CpM, 1108,63 Hz) alle 10 Min. bei geöffnetem Relais
Warnton (Buchstabe “K” in CW) 2 Sek. vor Relais-Abfall
Kennung + Uhrzeitansage zur vollen Stunde
ggf. Ansage wichtiger Meldungen zur vollen und / oder halben Stunde
DTMF-Steuerung: nur für SysOps

Lizenz für DB0DAM eingetroffen.

Die Lizenzurkunde für DB0DAM mit den genehmigten Frequenzen und Betriebsarten ist angekommen.

Alle Einträge wie sie früher eingetragen waren, sind unverändert. Auch APRS und 10/5 GHz ATV.

Ich denke damit sind wir einen deutlichen Schritt weiter gekommen.
Sofort sofort wurde per HamNet-Befehle das D-Star Relais bei DB0DAM reaktiviert. Schön das wir diese Einrichtung nun haben, somit hat uns das eine erneute Anfahrt (78km) gespart. Es wurden schon einige Stationen und die Ansagen des Relais gehört. DL2MB

Neue Antennen bei DB0DAM

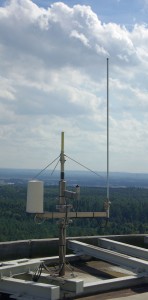

Wieder waren wir bei DB0DAM aktiv. Wir haben die neuen Antennen montiert. Wie im Bild zusehen, gibt es jetzt 4 Antennen. Die Aussenanlage ist nun fertig und sind damit dann auch nicht mehr an das Wetter gebunden.
Das D-Star Relais ist wieder QRV. Die anderen Baugruppen werden aufgebaut und getestet, dann können auch diese einbauen. Die Antennenkabel im Schrank warten auf HF. Vorab haben wir die Handfunke direkt an die Antennen ( 70cm/2m ) angeschlossen und auf jedem Kanal ein Relais gehört. Es ist schon beeindruckend und toll, die vielen Stationen mit S-Meter-Anschlag zu hören.

Ein Klick auf’s Bild und es wird größer. Ein 2ter Klick und es wird noch größer.

Im Hintergrund sieht man den Dümmer See.

Der neue Antennenhalter wird gebaut.

Hier eine Galerie mit aktuellen Bildern des neuen Antennenhalters für DB0DAM.

Die Bilder zeigen die mechanischen Arbeiten. Ein Klick auf das Bild und es wird grösser.

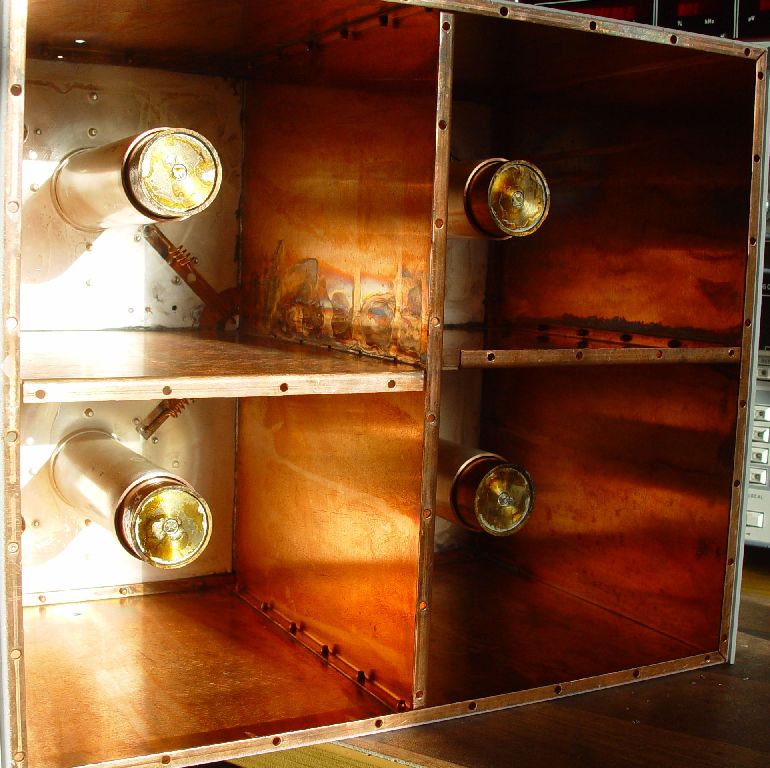

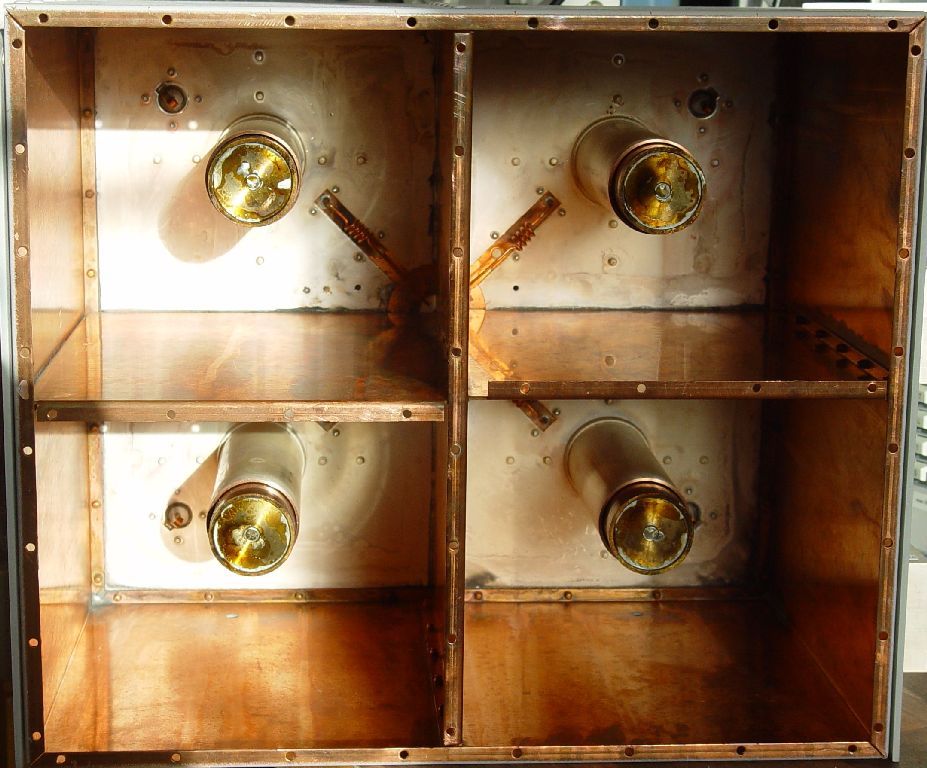

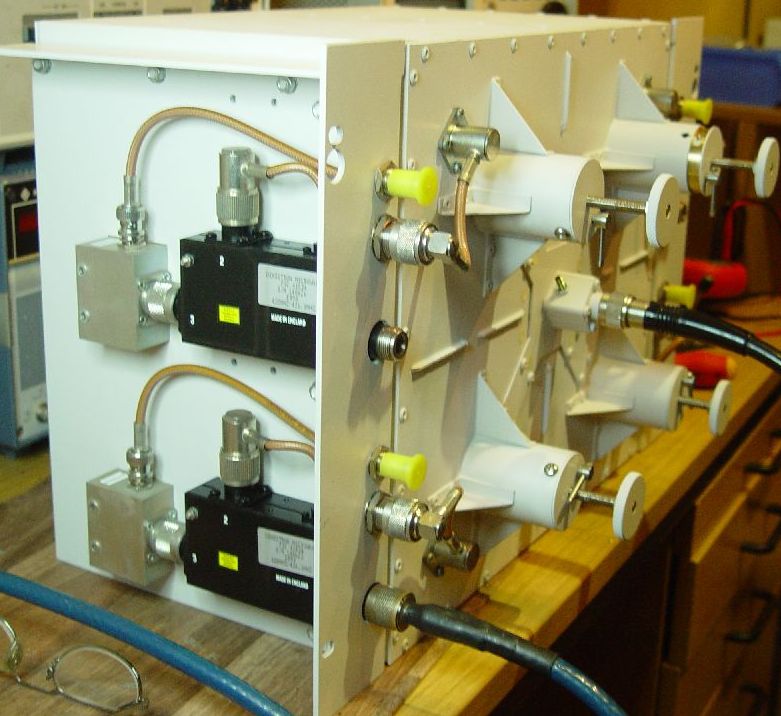

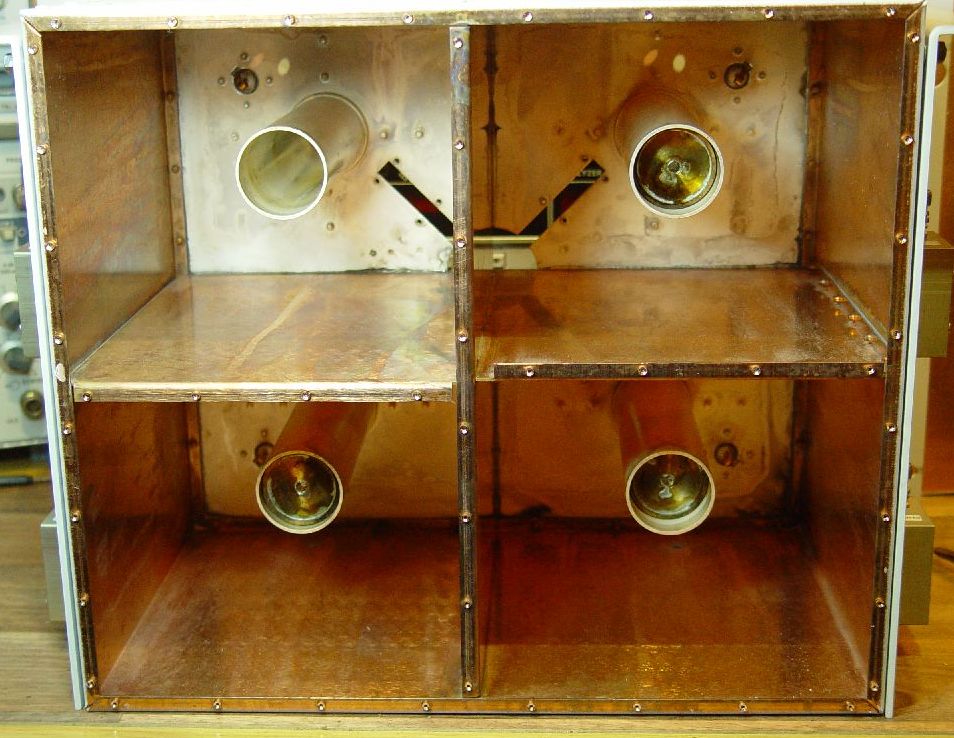

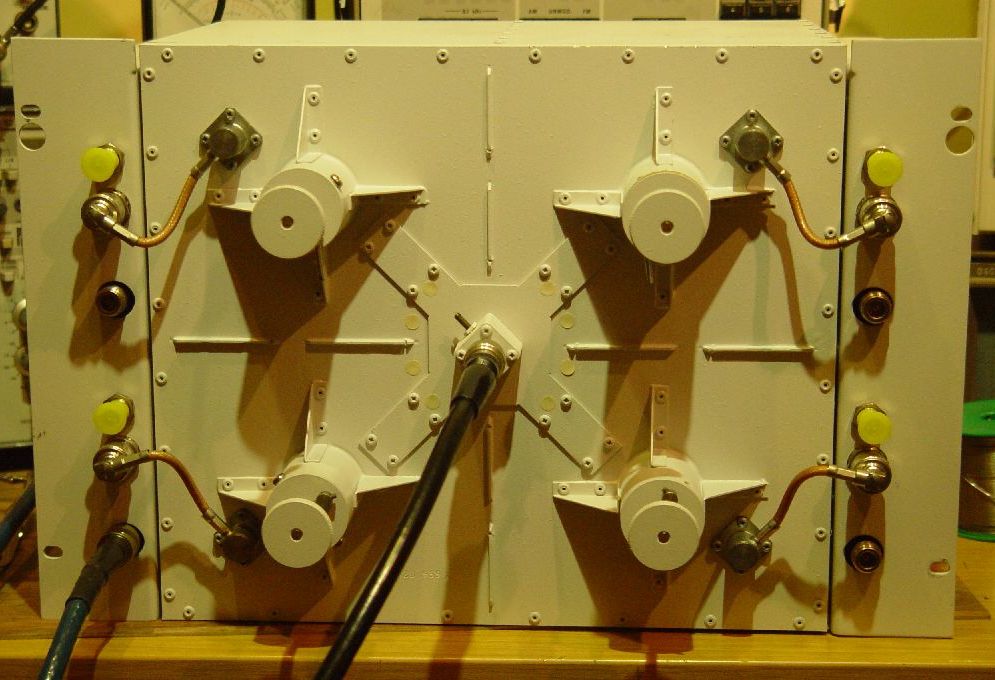

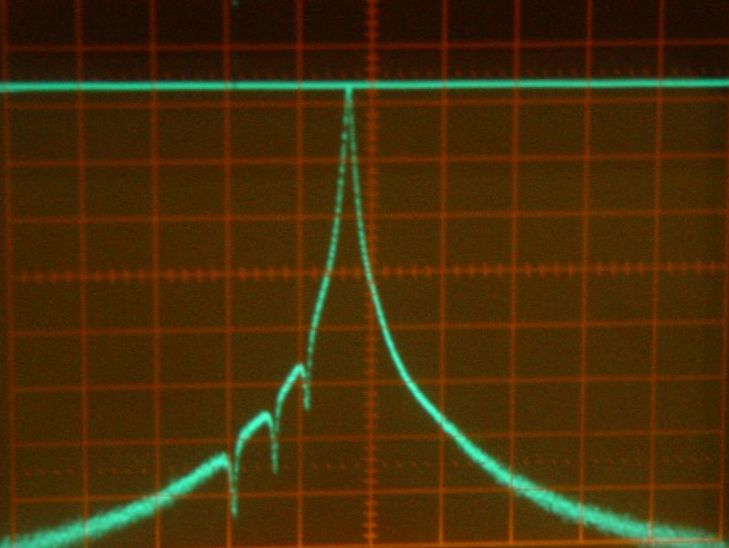

Power-Combiner für 70cm

Mit diesem Power-Combiner habe wir die Möglichkeit bis zu 4 TX im 70cm-Band an einer Antenne zu betreiben. Der Combiner wird an den Duplexer RX/TX geschaltet. Der RX- Anschluß des Duplexers wird über einen Vorverstärker über einen 4fach-Verteiler auf die RX gegeben. Somit ist sogar noch zusätzliche RX-Empfindlichkeit zu erwarten.

Hier eine Galerie mit Bildern des Combiners

Ein Klick auf das Bild und es wird grösser.

D-Star Relais DB0DAM

Das Relais sendet auf 439,525 MHz und empfängt auf 431,925 MHz -7,6 MHz

Die Antenne ist ein vertikaler Rundstrahler .

Das Relais ist mit dem x-Reflektor verbunden.

Über diesen Link kann man die Aktivität auf dem D-Star-Relais beobachten. Bei DSC001 gibt es die Auswahl auf User oder Repeater. Monitor

Die Daten der User werden nur eine Zeit lang festgehalten.

Auch ist DB0DAM D-Star in ircDDB QRGs&MAPs zu finden. Hier der Link. Die Karte gibt es beim QRGs&MAPs Reiter.

Benutzung

Um über DB0DAM arbeiten zu können, müssen die bei D-Star-Relais in Deutschland üblichen Einstellungen vorgenommen werden:

Your Call	Eine der folgenden Angaben: Angabe “CQCQCQ” für allgemeinen Anruf. Rufzeichen der Gegenstelle, wenn ein bestimmtes Call gerufen werden soll. Das Callsign-Routing ist innerhalb des ircDDB-Netzwerks möglich. Ein Schrägstrich gefolgt vom Rufzeichen der Zone (= Relais), die angesprochen werden soll, und Bezeichnung des Zielmoduls. Beispiel: Es soll zum Relais DB0DOS auf 438,400 MHz (= in diesem Sonderfall Modul C) gesprochen werden. Eingabe: “/DB0DOSC”. Die Modulbezeichnung (im Beispiel also das “C”) muss immer an der achten Stelle stehen. Kommando zum Verbinden mit oder Trennen von einem Reflektor. Hierbei wird der Reflektorname gefolgt vom Modulbuchstaben und einem “L” für Link (= verbinden) und “U” für Unlink (= trennen) angegeben. Beispiel: Es soll eine Verbindung mit XRF023 Modul B aufgebaut werden. Eingabe: “XRF023BL”
Rpt 1	DB0DAM B
Rpt 2	DB0DAM G
My Call	Eigenes Rufzeichen

Bitte beachten, dass das “B” bzw. “G” bei Repeater 1 und 2 immer an der letzten, der achten, Stelle stehen muss, es muss also in diesem Fall eine Leerstelle zwischen Rufzeichen und Buchstabe eingefügt werden! Wird das Gateway bei Repeater 2 nicht eingetragen, ist nur lokaler Betrieb über den Umsetzer möglich.

Hinweis zum Callsign-Routing

Ein Callsign-Routing ist innerhalb des ircDDB-Netzwerks ohne jede Registrierung möglich. Um jedoch einen Umsetzer erreichen zu können, der auch Mitglied im US-Trust-Netzwerk ist, muss das eigene Rufzeichen sowie dasjenige der Gegenstelle dort registriert sein. Um alle möglichen Relais erreichen und nutzen zu können, empfehlen wir derzeit die Registrierung.

Um zu prüfen, ob das eigene Rufzeichen im US-Trust-Netzwerk registriert ist, kann dieRufzeichenprüfung der PRGM genutzt werden. Soll das eigene Rufzeichen neu registriert werden, kann das Registrierungssystem der TRG verwendet werden.

Weitere Unterstützung

Hilfreiche Informationen finden vor allem Einsteiger im D-Star-Handbuch von DM7DR (PDF-Datei sowie auf dem Portal Amateurfunk Digital.

Bei weiteren Fragen steht außerdem natürlich auch das Team der Interessengemeinschaft Amateurfunk Osnabrück jederzeit gern zur Verfügung.

APRS Digipeater in Betrieb.

Mit dem Aufbau des FM-Relais in Damme wurde auch der APRS-Digi in Betrieb genommen. Die APRS-Frequenz ist 144,800 MHz. Der Digi begann sofort damit sich mit den anderen Digi zu verbinden, es herrscht ein reger Datenaustausch. Damit wurde ein wichtiger Brückenpfeiler im Norden eingeschlagen. Bei dem Link kann man sehen, welche Stationen DB0DAM APRS alles gehört hat. Auch kann man hier viel interessante APRS-Seiten aufrufen. http://www.db0anf.de/app/aprs/stations/digiusers-DB0DAM

ATV-Relaisfunkstelle Damme

Da der ehemalige Relaisstellenverantwortliche alle Bauteile der ATV Relaisstelle demontiert hat, ist kein ATV-Betrieb mehr möglich.

In der neu erteilten Lizenzurkunde sind die ATV-Frequenzen eingetragen. Hier können nun Überlegungen für erneuten Betrieb aufgenommen werden.
